Meridiana  equinoziale (o equatoriale)

          E' tra gli orologi solari più semplici sia per l'immediatezza dei principi teorici alla base del funzionamento che per la facilità di realizzazione e si pone come strumento molto diffuso in tutti i tempi.
L'efficacia didattica da esso rappresentata ha contribuito alla diffusione in periodi più o meno recenti di molti esemplari presso scuole ed osservatori astronomici.

        Si tratta di un doppio quadrante di solito con le sole linee orarie disposte ad intervalli di 15 ° riportato sulle  due facce opposte di uno stesso cerchio ed attraversato nel centro da uno stilo ad esso perpendicolare.
Il tutto è posizionato in modo che lo stilo risulti rigorosamente polare e di conseguenza il cerchio orario sia orientato su un piano parallelo all' equatore celeste (e terrestre). Il quadrante inferiore (quadrante Sud) sarà illuminato solo nel semestre invernale (dal 23 settembre al 21 marzo - Sole con declinazione negativa) mentre quello superiore (quadrante Nord) in quello estivo (dal 21 marzo al 23 settembre - Sole con declinazione positiva).
Nei giorni degli equinozi la meridiana non risulta illuminata in quanto il Sole si trova proprio sul piano equatoriale con declinazione pari a zero.

          La scarsa fruibilità nel periodo equinoziale come pure la necessità di duplicazione del quadrante per un funzionamento annuale ha portato alla realizzazione di modelli dove una corona con le ore riportate nella sua parte interna. sempre ad intervalli di 15 °, ha sostituito il cerchio equatoriale.
Sono nati così gli orologi su sfera armillare e soprattutto i più piccoli anelli equinoziali da tasca, varianti
 quest' ultime più consone ad un utilizzo più di massa dove l' indicatore orario presenta soluzioni diverse.

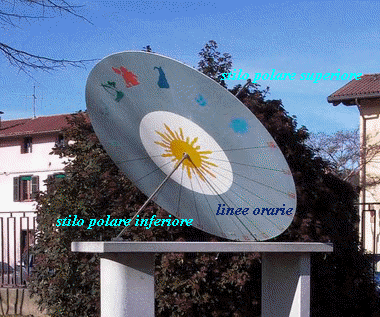

      fai clik sui termini  link della foto per SAPERNE DI PIU'

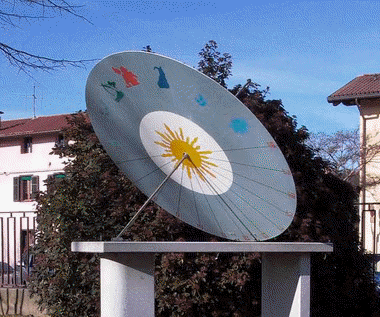

                      Meridiana equatoriale realizzata presso la Scuola Media "V.Locchi" di Gorizia.
