Meridiana  in "trasparenza"


         Il fenomeno della trasparenza nella gnomonica viene applicato in  tutti quei quadranti che disegnati su una delle facce di un piano trasparente, di solito in vetro, utilizza l'ombra di uno stilo che si forma sulla superficie del quadrante opposta all'osservatore.

La progettazione di un tale quadrante non richiede particolari artifici se non il "ribaltamento" di tutto il disegno del classico quadrante a luce diretta intorno alla linea di massima pendenza passante per il punto di inserimento dello stilo.
Come per le meridiane verticali a riflessione, per chi legge l'ora cambia il senso di rotazione dell'ombra dello stilo al trascorre della giornata: non pił senso antiorario come nelle meridiane a luce diretta, ma in senso orario.

Molti esemplari di questo tipo sono stati realizzati su di chiese, edifici pubblici ed anche di abitazioni in modo che l'ora prodotta all'esterno della vetrata si potesse leggere dall' interno del locale.

 Belle immagini di questo tipo di orologio sono presenti nel sito di J.L.Carmichael , costruttore professionista di meridiane degli Stati Uniti ed autore di un ricco catalogo di quadranti solari su vetrata.





fai clik sui termini link della foto PER SAPERNE DI PIU'

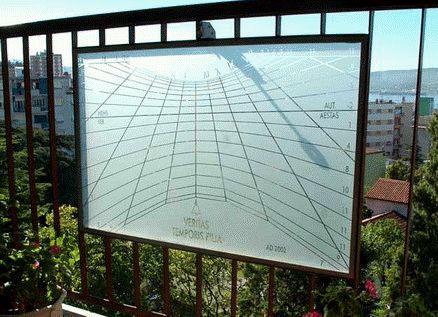

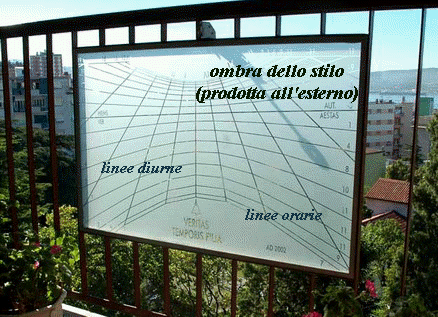

                      Meridiana in trasparenza essenziale realizzata a Trieste in largo Promontorio n°2.
